产品概述：

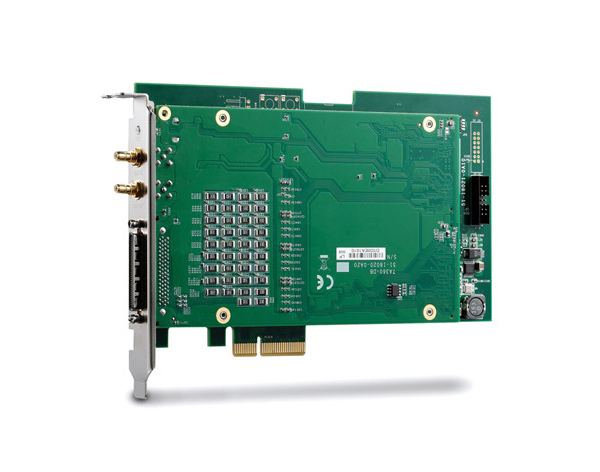

　　凌华科技PCIe-7360 高速收费站IO卡，带32通道双向并行I/O线的高速数字I/O卡。通过x4 PCI Express接口，数据传输率高400MB/s， 时钟频率高达100MHz(内部时钟)或200MHz(外部时钟)，是数字图像采集，视频播放及IC测试等高速大规模 数字量数据采集或交换应用的理想选择。

　　I/O网口配备及电平制定

　　PCIe-7360板载32通道I/O的初始状态(上电状态)预设为输入。它可双向传输，并可分为四组。每组包含8个通 道，且可单独配置作为输入或输出端口。PCIe-736 0可通过软件选择支持1.8 V、2.5 V及3.3 V等三种逻辑电平。所 有的四组都将会处于所选择的逻辑电平。在数字输出模式下，当数字输出停用时，输出电压是三态的。可程序编程I/O 方向上及语言表达电平为测试仪中的机械提高了利索的标准接口。

　　很大参数视频传输率

　　PCIe-7360支持最大400MB/s的数据流量，在最大100 MHz内部时钟频率时数据宽度为32位，在最大200 MHz外部时钟频率时数据宽度为8/16位。scatter-gatter总线主控DMA、板载8k采样点FIFO缓存大小及x4 PCI ExpressR 接口的完美结合， 能保证了在不间断快速数剧发送时中数剧不顺坏。

　　相位网络延迟

　　PCIe-7360具有外部采样时钟或内部采样时钟导出的相移特性， 在高速数据传输应用中实现了采集/产生时序的最优化。采样时 钟的相移能够实现高达80步的调整， 即相移调整范围达4.5度 到355.5度。此特性可以有效果地可以防止在抓取参数的变为睡眠状态时实行采 样，切实保障监测时序可以有效果相对稳定。

　　I2C及SPI型号电源接口

　　PCIe-7360的应用功能I/O(AFI)可配置成I2C或SPI主控节点。I2C接口支持快速模式并使用被称作SCL(串行时钟) 和SDA(串行数据)的两个双向线。SPI接口使用被称为SCK(串行时钟)、SI(串行数据输入)、SO(串行数据输出)及CS(芯片选择)的四线发送信号。PCIe-7360通过内置的I2C或SPI协议及其附带的API，可与外层设配同时通讯网络。

产品特点

　　■ 4个PCle 电源接口

　　■ 8/16/24/32六位数据大小在DI或DO模式，下无线传输，秒表次数较高达100 MHz

　　■ 8/16十位数据厚度在DI的外链闹钟模式切换下无线传输，闹钟工作频率最底达200 MHz

　　■ 主要400MB/s数值水流量

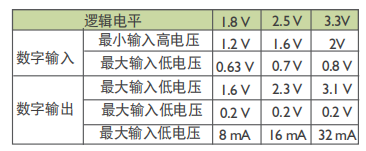

　　■ 能够 软文供选择电平：1.8V、2.5V及3.3V

　　■ 在外接秒表状态下80步相移

　　■ 每组(8位)插入/输出的角度自选

　　■ 与外设沟通时兼容I2C及SPI 可编序串行usb接口

　　■ 扶持Scatter-gather DMA

　　■ 灵活多变握手及异常数字8促发经济模式

　　■ 8通路輔助可程序编写I/0

技术规格：

软件支持：

　　■ 操控体系

　  　• Windows 7/8 ×64/×86,Linux

　　■ 推见APP

　  　•LabVIEW, MATLAB, C/C++, Visual Basic,Visual Studio.NET
